Fiche vérifiée / Outil pneumatique
Besoin en air et pression vérifiés
Clé à chocs pneumatique Atlas Copco LMS68 HR25

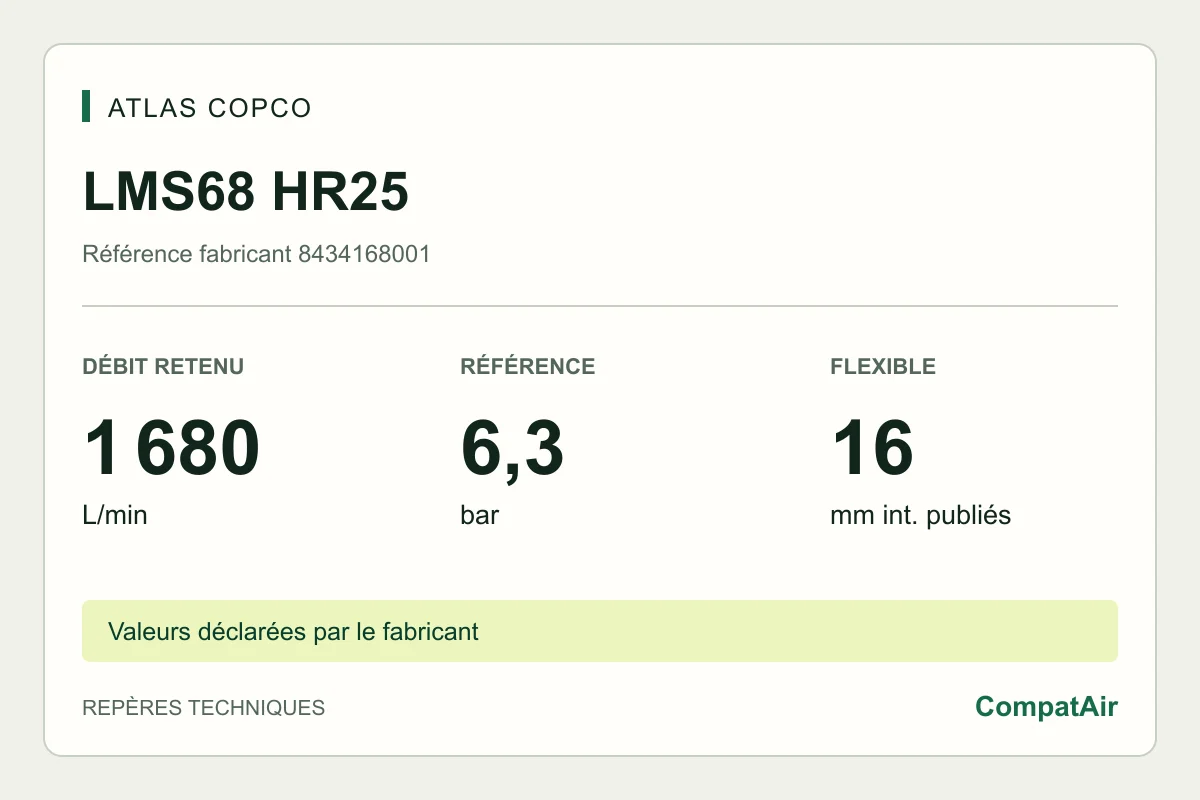

Atlas Copco LMS68 HR25, référence 8434168001, demande 1 680 L/min publiée selon la fiche fabricant. Le dimensionnement utilise la pression de référence de 6,3 bar documentée dans le catalogue Industrial Tools and Solutions UK. Vitesse à vide : 5000 tr/min. Couple maximal de la plage : 1800 Nm.
Référence 8434168001 · Clé à chocs
- Besoin publié
- 1680 L/min
- Pression d’utilisation
- 6.3 à 7 bar, point de référence 6.3 bar
- Réserve proposée
- 2100 L/min Consommation publiée + 25 %
- Qualité des données
- Source constructeur complète Grade technique A
01 / Réponse utile
Trois compresseurs compatibles les plus proches du besoin
Le classement privilégie la compatibilité, la qualité des données et le débit suffisant le plus proche. Il ne constitue pas un classement commercial absolu.
1 750 L/min mesurés à 13 bar, borne conservatrice pour 6,3 bar
1 750 L/min mesurés à 13 bar, borne conservatrice pour 6,3 bar
1 750 L/min mesurés à 13 bar, borne conservatrice pour 6,3 bar
02 / Données techniques
Besoin en air publié
- Consommation d’air
- 1680 L/min
- Pression d’utilisation
- 6.3 à 7 bar, point de référence 6.3 bar
- Façon de l’utiliser
- Avec des pauses
- Temps d’utilisation publié
- Non documenté
- Raccordement
- Entrée 1/2 pouce (norme de filetage non précisée) ; flexible intérieur 16 mm
- Flexible recommandé
- 16 mm intérieur
- Filtration
- Non documentée
- Lubrification
- Non documentée
- Référence fabricant
- 8434168001
- MPN normalisé
- 8434168001
- EAN/GTIN
- Non documenté
- SKU distributeur
- Non documenté
- Réserve de 25 % proposée par CompatAir
- 2100 L/min, soit la consommation publiée + 25 %
- Vitesse à vide
- 5000 tr/min
- Couple maximal de la plage
- 1800 Nm
- Couple minimal de la plage
- 600 Nm
- Couple maximal publié
- 4450 Nm
- Masse
- 9,8 kg
- Longueur
- 252 mm
- Dimension de sortie
- 1"
- Type de sortie
- Carré mâle
- Carré d’entraînement
- 1 pouce
- Forme
- Poignée revolver
- Arrêt automatique
- Non
- Consommation publiée
- 1 680 L/min (28 l/s)
- Pression maximale admise
- 7 bar
- Pression de référence des performances
- 6,3 bar
Lecture CompatAir
Ce que la documentation permet d’affirmer
Faits vérifiés
- Vitesse à vide : 5000 tr/min.
- Couple maximal de la plage : 1800 Nm.
- Couple minimal de la plage : 600 Nm.
- Couple maximal publié : 4450 Nm.
- Consommation publiée : 1 680 L/min, convertis depuis 28 l/s.
- Flexible recommandé : 16 mm de diamètre intérieur.
Limites
- La consommation publiée reste celle du fabricant. Aucun cycle de travail supposé ne la réduit dans le scénario de référence.
- La pression maximale admise de 7 bar n’est pas la pression de référence du débit. Aucune consommation à 7 bar n’est extrapolée.
- La pression de référence provient du catalogue UK, page 3, recoupé avec la référence individuelle. Le document ne fournit pas de courbe débit-pression pour cette fiche. Une évolution de la notice du modèle doit entraîner une nouvelle vérification.
- Ces valeurs déclarées ne constituent pas un essai physique de CompatAir. La fiche internationale ne prouve ni un stock actuel en France ni le contenu de l’offre d’un vendeur.
- La longueur du flexible n’est pas spécifiée ici. Le diamètre seul ne permet pas de valider les pertes du réseau.
Comment dimensionner le compresseur
Le premier seuil est la consommation publiée de 1680 L/min à 6.3 bar. Un compresseur n’est déclaré compatible en continu que si son débit réellement disponible couvre cette valeur. Une mesure FAD à pression supérieure peut servir de borne conservatrice, avec sa pression d’origine affichée.
CompatAir affiche aussi une réserve à 2100 L/min. Cette majoration de 25 % est un repère proposé par CompatAir, pas une exigence du fabricant.
Source et réserves
Atlas Copco, LMS68 HR25, 8434168001 · Source primaire · consultée le 26/09/2026 · Source constructeur complète (grade technique A)
Atlas Copco, Industrial Tools and Solutions UK, page PDF 20 ; conditions page 3 · Source primaire · consultée le 26/09/2026 · Source constructeur complète (grade technique A)
Le verdict concerne l’alimentation en air. Les exigences de couple, d’accessoire et de sécurité restent celles de la notice de l’outil.
