Fiche vérifiée / Outil pneumatique
Besoin en air et pression vérifiés
Clé à chocs Chicago Pneumatic CP7769-6

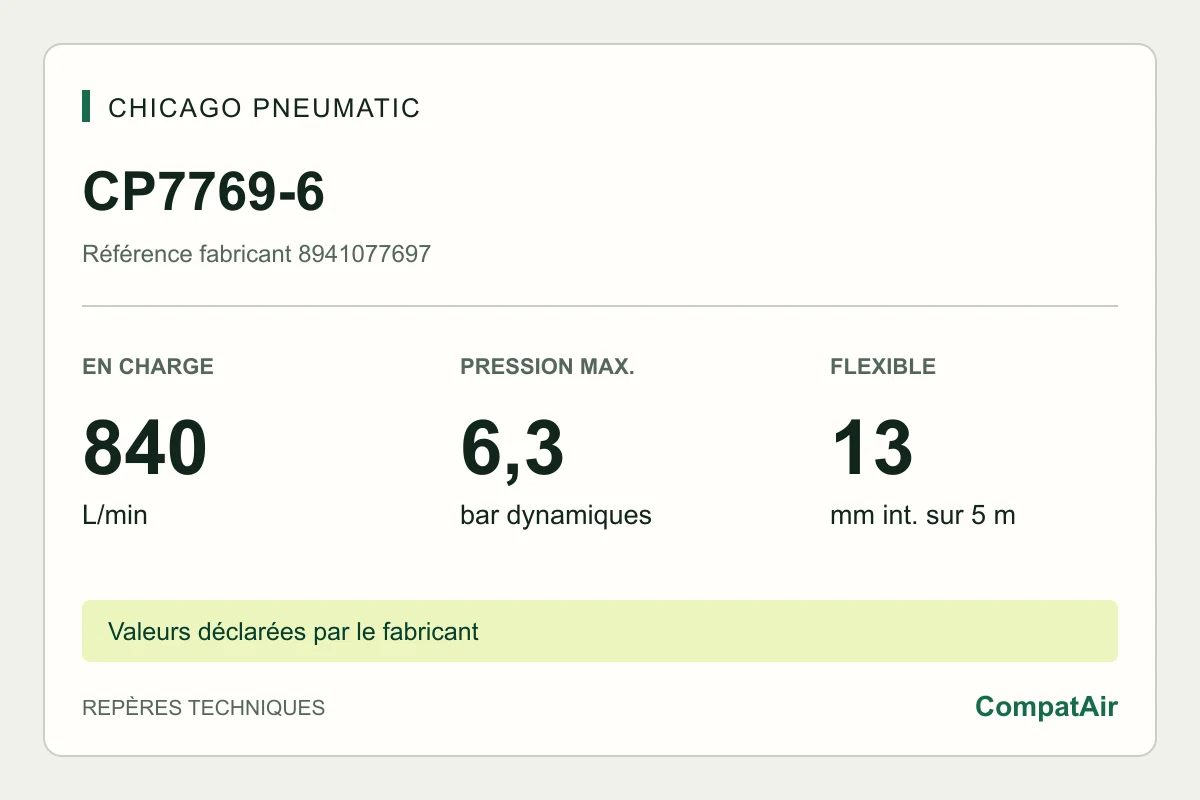

CP7769-6, référence fabricant 8941077697, demande 840 L/min en charge (14 L/s). La fiche Chicago Pneumatic indique une pression dynamique maximale de 6,3 bar, retenue comme point de comparaison. Vitesse à vide : 6500 tr/min.
Référence 8941077697 · Clé à chocs
- Besoin publié
- 840 L/min
- Pression d’utilisation
- 6.3 bar
- Réserve proposée
- 1050 L/min Consommation publiée + 25 %
- Qualité des données
- Source constructeur complète Grade technique A
01 / Réponse utile
Trois compresseurs compatibles les plus proches du besoin
Le classement privilégie la compatibilité, la qualité des données et le débit suffisant le plus proche. Il ne constitue pas un classement commercial absolu.
850 L/min mesurés à 8 bar, borne conservatrice pour 6,3 bar
980 L/min mesurés à 15 bar, borne conservatrice pour 6,3 bar
980 L/min mesurés à 9 bar, borne conservatrice pour 6,3 bar
02 / Données techniques
Besoin en air publié
- Consommation d’air
- 840 L/min
- Pression d’utilisation
- 6.3 bar
- Façon de l’utiliser
- Par courtes actions
- Temps d’utilisation publié
- Non documenté
- Raccordement
- Entrée 3/8 pouce, flexible intérieur 13 mm sur 5 m
- Flexible recommandé
- 13 mm intérieur, 5 m maximum
- Filtration
- Non documentée
- Lubrification
- Non documentée
- Référence fabricant
- 8941077697
- MPN normalisé
- 8941077697
- EAN/GTIN
- Non documenté
- SKU distributeur
- Non documenté
- Réserve de 25 % proposée par CompatAir
- 1050 L/min, soit la consommation publiée + 25 %
- Vitesse à vide
- 6500 tr/min
- Couple maximal en marche arrière
- 1950 Nm
- Couple de travail maximal en marche avant
- 1460 Nm
- Taille de l’entraînement (pouces)
- 3/4
- Poids de l’outil
- 3.75 kg
- Longueur de l’outil
- 350 mm
Lecture CompatAir
Ce que la documentation permet d’affirmer
Faits vérifiés
- Vitesse à vide : 6500 tr/min.
- Couple maximal en marche arrière : 1950 Nm.
- Couple de travail maximal en marche avant : 1460 Nm.
- Entrée d’air 3/8 pouce ; flexible de 13 mm de diamètre intérieur pour une longueur de 5 m.
Limites
- Le calcul compare la consommation en charge publiée, sans réduction arbitraire liée à une utilisation intermittente.
- Le diamètre de flexible publié concerne une longueur de 5 m ; il ne garantit pas la même perte de pression sur un tuyau plus long.
Comment dimensionner le compresseur
Le premier seuil est la consommation publiée de 840 L/min à 6.3 bar. Un compresseur n’est déclaré compatible en continu que si son débit réellement disponible couvre cette valeur. Une mesure FAD à pression supérieure peut servir de borne conservatrice, avec sa pression d’origine affichée.
CompatAir affiche aussi une réserve à 1050 L/min. Cette majoration de 25 % est un repère proposé par CompatAir, pas une exigence du fabricant.
Source et réserves
Chicago Pneumatic, fiche officielle CP7769-6, réf. 8941077697 · Source primaire · consultée le 25/09/2026 · Source constructeur complète (grade technique A)
Conversion exacte du débit en charge : 14 L/s × 60 = 840 L/min.
Les caractéristiques sont déclarées par le fabricant ; CompatAir n’a pas réalisé de mesure physique de cet outil.
