Fiche vérifiée / Outil pneumatique
Besoin en air et pression vérifiés

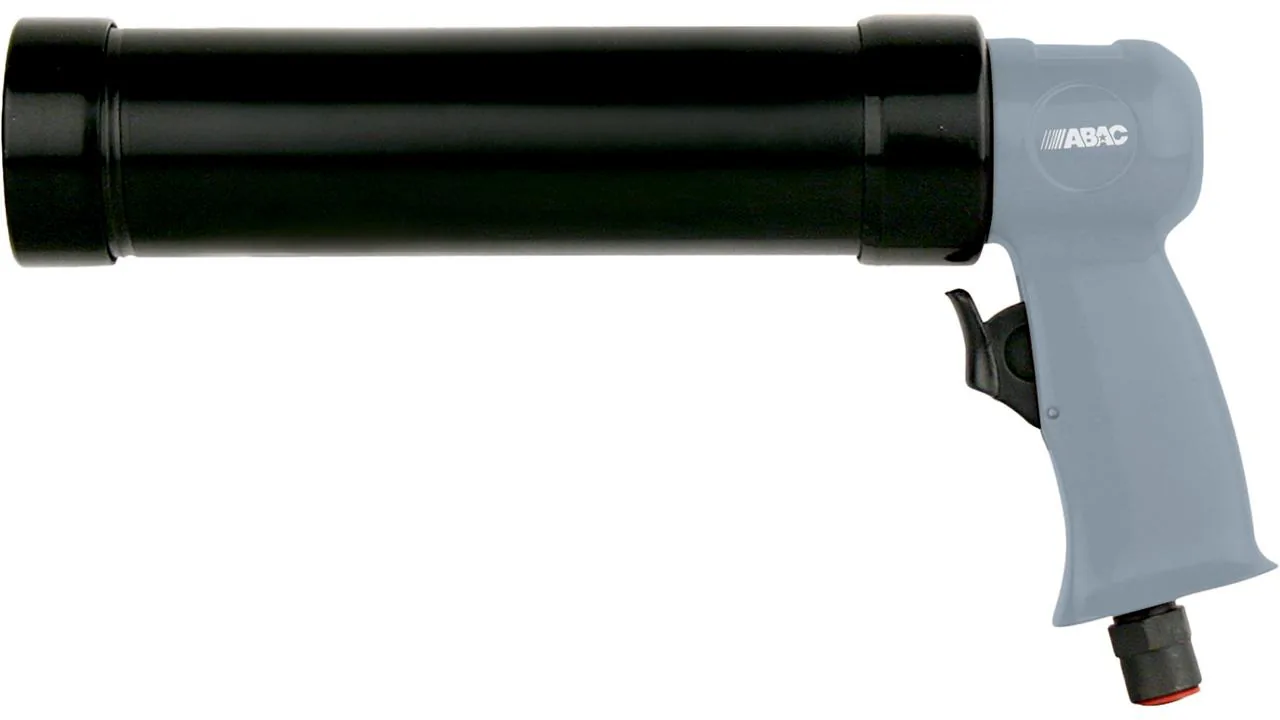

Pistolet pneumatique à cartouche ABAC G-570
Le pistolet pneumatique à cartouche ABAC G-570 est documenté par la fiche officielle ABAC 2809913600. Celle-ci publie une consommation de 1 L/s, convertie exactement en 60 L/min pour le moteur de compatibilité.
Référence 2809913600 · Pistolet à cartouche
- Besoin publié
- 60 L/min
- Pression d’utilisation
- 3 à 7 bar, point de référence 7 bar
- Réserve proposée
- 75 L/min Consommation publiée + 25 %
- Qualité des données
- Source constructeur complète Grade technique A
01 / Réponse utile
Trois compresseurs compatibles les plus proches du besoin
Le classement privilégie la compatibilité, la qualité des données et le débit suffisant le plus proche. Il ne constitue pas un classement commercial absolu.
65 L/min documentés à 7 bar
70 L/min mesurés à 8 bar, borne conservatrice pour 7 bar
85 L/min documentés à 7 bar
02 / Données techniques
Besoin en air publié
- Consommation d’air
- 60 L/min
- Pression d’utilisation
- 3 à 7 bar, point de référence 7 bar
- Façon de l’utiliser
- Avec des pauses
- Temps d’utilisation publié
- Non documenté
- Raccordement
- Entrée 1/4 pouce ; filetage 1/4 BSP
- Flexible recommandé
- Non documenté
- Filtration
- Non documentée
- Lubrification
- Non documentée
- Référence fabricant
- 2809913600
- MPN normalisé
- 2809913600
- EAN/GTIN
- Non documenté
- SKU distributeur
- Non documenté
- Réserve de 25 % proposée par CompatAir
- 75 L/min, soit la consommation publiée + 25 %
- Pression de service publiée
- 3 à 7 bar
- Consommation d’air publiée
- 1 L/s (60 L/min)
- Raccord d’air
- Entrée 1/4 pouce ; filetage 1/4 BSP
- Capacité de cartouche
- 310 ml
- Matériau du corps
- Aluminium
- Dimensions produit
- 302 × 61 × 163 mm
- Poids produit
- 0,8 kg
Lecture CompatAir
Ce que la documentation permet d’affirmer
Faits vérifiés
- ABAC publie une plage de pression de 3 à 7 bar et une consommation de 1 L/s.
- Le G-570 accepte les cartouches de 310 ml et possède un corps en aluminium.
Limites
- ABAC publie une plage de pression et une seule consommation d’air, sans courbe de débit selon la pression ; la borne haute publiée est reprise comme point de calcul, sans interpolation.
- Le fabricant ne publie pas de diamètre intérieur de flexible sur cette fiche ; aucun diamètre n’est donc ajouté au profil.
Comment dimensionner le compresseur
Le premier seuil est la consommation publiée de 60 L/min à 7 bar. Un compresseur n’est déclaré compatible en continu que si son débit réellement disponible couvre cette valeur. Une mesure FAD à pression supérieure peut servir de borne conservatrice, avec sa pression d’origine affichée.
CompatAir affiche aussi une réserve à 75 L/min. Cette majoration de 25 % est un repère proposé par CompatAir, pas une exigence du fabricant.
Source et réserves
ABAC, fiche officielle G-570 (2809913600) · Source primaire · consultée le 15/07/2026 · Source constructeur complète (grade technique A)
Conversion exacte : 1 L/s × 60 = 60 L/min.
Valeur « typical » du schéma fixée à la borne supérieure officielle de 7 bar ; aucune pression intermédiaire n’est estimée.
Diamètre intérieur de flexible non publié par la fiche fabricant.
